TLGA-5000型脫硝氨逃逸在線監測系統

系統簡介：

 TLGA-5000型脫硝氨逃逸在線監測系統是我公司在多年在線氣體分析產品研發基礎上設計推出的一款專用于脫硝系統現場安裝式NH3在線監測。在火力發電和水泥生產等行業中SCR或SNCR脫硝工藝中,需要對SCR和SNCR出口的氨逃逸量進行監測并分別控制在( 2~3) ppm和( 3~10) ppm,可延長空氣預熱器檢修周期及催化劑更換周期。

 采用200C以上高溫全程伴熱現場過濾取樣、高溫測量技術,整個與氣體接觸的管路均為316L不銹鋼,并確保200C以上高溫伴熱,避免銨鹽結晶, NH3分析采用目前較先進的可調諧激光分析技術( TDLAS )。

 TLGA-5000型氨逃逸在線監測系統具有檢測下限低、測量結果準確、方便校準和比對、結構簡單緊湊、無運動部件等優點, TLGA-5000型可廣泛應用于SCR、SNCR等裝置出口氨逃逸在線監測場合。

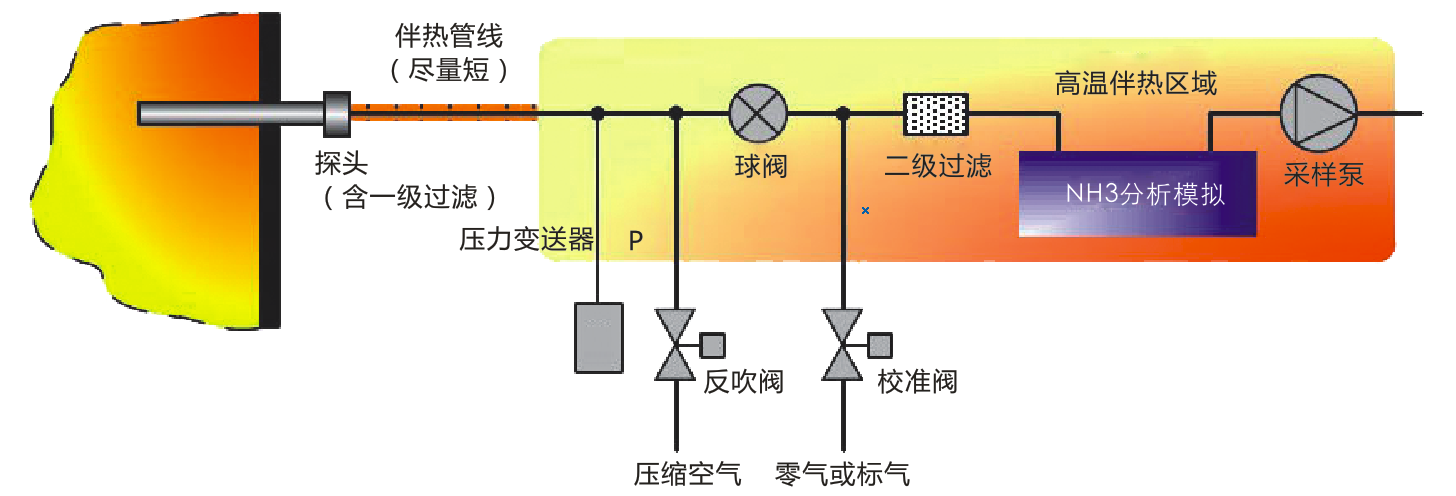

分析儀流路原理：

 在高溫采樣泵的作用下, 煙氣經探頭(含濾芯)、伴熱管線、球閥、二級過濾進入NH3分析模塊,最后排出，整個流路全程200°C以上高溫伴熱,避免水冷凝、銨鹽結晶、氨氣吸附(管壁)。

 為避免高粉塵導致探頭濾芯堵塞,系統定期關閉球閥,并通過控制反吹閥脈沖工作,反吹探頭濾芯。分析儀支持自動校準(調零和量程校準) , 校準時,測量流路關閉。壓力變送器用于補償測量值、也可用于檢測探頭是否堵塞。

 二級過濾器用于保護,確保探頭泄露或探頭溫控失效時,保護NH3分析模塊。

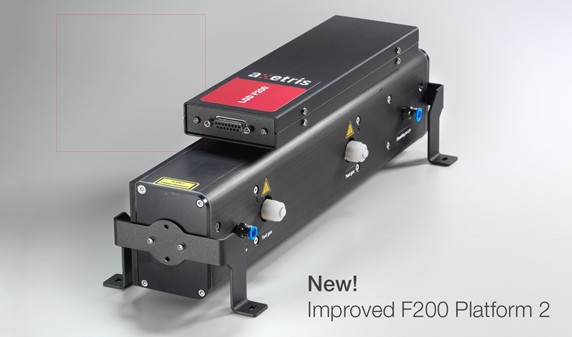

 NH3分析模塊：

      TLGA- 5000氨逃逸在線監測系統采用原裝瑞士進口NH3分析模塊,該模塊基于TDLAS測量技術,氣體室內部溫控至200°C ,這是目前在線測量NH3較先進的技術。

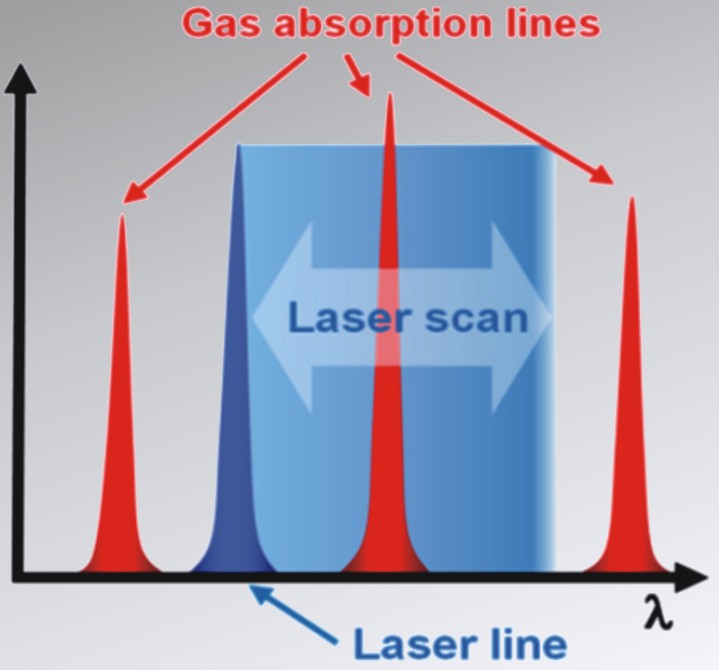

通過調制可調節激光器的電流,可以掃描氣體的整個吸收峰,得到氣體吸收單線吸收光譜數據,由此可以分析氣體的濃度。吸收光譜的單線特性可以避免背景氣體組分對被測氣體的交叉吸收干擾,保證測量的準確性。

技術參數：

測量原理:TDLAS ,多次折返光路

量程:0-100 ( 可定制)

檢測下限: 0.1ppm

零點漂移: +1%F.S./7d

量程漂移: +1%F.S./7d

響應時間:<10秒

模擬量輸出: 4路4- 20mA隔離輸出，5000負載

數字量輸出: 2個SPCO干接點輸出

信號輸出: RS485

伴熱溫度: 200°C

環境溫度: -10~+45°C

防護等級: IP65

供電: 220VAC.2KW

壓縮空氣:清潔、干燥并且無油(小于-20°C) @5-7公斤

額定用量: 20升/分鐘(用于反吹時)

技術特點：

整個氣體流路200°C以上高溫伴熱,并定期自動反吹,避免高粉塵和銨鹽結晶堵塞過濾器和管道、以及污染分析儀氣體室，免維護周期280.00城在長。

采用高溫抽取采樣測量NH3，與原位對穿式相回比，具有不受煙道內粉塵、溫度、壓力波動的影響,可實現自動校準等優勢。

現場安裝(采用1~ 2米長不銹鋼伴熱管線)、氣體室采用多次折返光路(確保探頭到氣體室出口的容積小于0.5L)、氣路采用316L不銹鋼材質,有效避免NH3強吸附性影響響應時間。

可以選擇最典型的測點進行采樣測量,避兔原位對穿式測點不典型的問題。
